21.16 PROGRAMMABLE UNIJUNCTION TRANSISTOR

[HOME]

DAFTAR ISI

1. Programmable Unijunction Transistor

   1.1 Tujuan

   1.2 Komponen

   1.3 Dasar Teori

   1.4 Prinsip Kerja

   1.5 Contoh Soal

2.Rangkaian

   2.1 Gambar Rangkaian

   2.2 Vidio Rangkaian

3.Link Download

1. Programmable Unijanction Transistor [KEMBALI]
     1.1 Tujuan [KEMBALI]
           1. Mengetahui prinsip kerja dari rangkaian Programmable Unijunction Transistor
       2. Mengetahui apa saja komponen dari rangkaian Programmable Unijunction Transistor


    1.2 Komponen [KEMBALI]
          A. Resistor
               Resistor adalah komponen listrik dua terminal pasif yang menerapkan hambatan listrik sebagai elemen rangkaian. Di sirkuit elektronik, resistor digunakan untuk mengurangi aliran arus, menyesuaikan level sinyal, membagi tegangan , membiasakan elemen aktif, dan mengakhiri saluran transmisi , di antara kegunaan lain. Resistor daya tinggi yang dapat menghilangkan banyak watt daya listrik sebagai panas, dapat digunakan sebagai bagian dari kontrol motor, dalam sistem distribusi daya, atau sebagai beban uji untuk generator.

        B. UJT

             UJT dipanjar dengan tegangan positif di antara kedua basis. Ini menyebabkan penurunan tegangan disepanjang peranti. Ketika tegangan emitor dinaikkan kira-kira 0,7V di atas tegangan difusi P (emitor), arus mulai mengalir dari emitor ke daerah basis. Karena daerah basis disupply sangat ringan, arus tambahan (sebenarnya muatan pada daerah basis) menyebabkan modulasi konduktifitas yang mengurangi resistansi basis di antara pertemuan emitor dan saluran B2. Pengurangan resistansi berarti pertemuan emitor lebih dipanjar maju, dan bahkan ketika lebih banyak arus diinjeksikam. Secara keseluruhan, efeknya adalah resistansi negatif pada saluran emitor. Inilah alasan mengapa UJT sangat berguna, terutama untuk sirkuit osilator sederhana.

             B. Kapasitor

              Kondensator atau sering disebut sebagai kapasitor adalah suatu alat yang dapat menyimpan energi di dalam medan listrik, dengan cara mengumpulkan ketidakseimbangan internal dari muatan listrik. Kondensator memiliki satuan yang disebut Farad dari nama Michael Faraday. Fungsi kapasitor adalah menyimpan arus listrik, kapasitor bekerja layaknya sebuah baterai yang terisi penuh. Kapasitor adalah komponen kritis dalam rangkaian elektronika. Selain sebagai penyimpan arus listrik, kapasitor berfungsi juga sebagai filter sinyal frekuensi rendah.

          C. Osciloscope

               Osiloskop adalah alat ukur elektronika yang berfungsi memproyeksikan bentuk sinyal listrik agar dapat dilihat dan dipelajari. Osiloskop dilengkapi dengan tabung sinar katode. Peranti pemancar elektron memproyeksikan sorotan elektron ke layar tabung sinar katode. Sorotan elektron membekas pada layar. Suatu rangkaian khusus dalam osiloskop menyebabkan sorotan bergerak berulang-ulang dari kiri ke kanan.

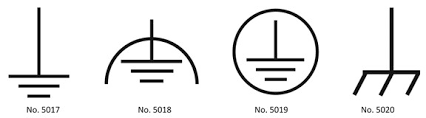

         D. Ground

              Ground adalah titik yang dianggap sebagai titik kembalinya arus listrik arus searah atau titik kembalinya sinyal bolak balik atau titik patokan (referensi) dari berbagai titik tegangan dan sinyal listrik di dalam rangkaian elektronika.

          E. Generator DC

Generator DC Merupakan sebuah perangkat mesin listrik dinamis yang mengubah energi mekanis menjadi energi listrik. Generator DC menghasilkan arus DC / arus searah. Generator DC dibedakan menjadi beberapa jenis berdasarkan dari rangkaian belitan magnet atau penguat eksitasinya terhadap jangkar (anker).

    1.3 Dasar Teori [KEMBALI]

          Meskipun ada kesamaan dalam nama, konstruksi aktual dan mode operasi dari transistor unijunction yang dapat diprogram (PUT) sangat berbeda dari transistor unijunction. Fakta bahwa karakteristik I-V dan aplikasi masing-masing adalah serupa mendorong pilihan label. Seperti yang ditunjukkan pada Gambar. 21.61, PUT adalah perangkat pnpn empat lapis dengan gerbang yang terhubung langsung ke lapisan tipe-n yang di-sandwich. Simbol untuk perangkat dan pengaturan biasing dasar muncul pada Gambar. 21.62. Seperti yang disiratkan oleh simbol, pada dasarnya SCR dengan mekanisme kontrol yang memungkinkan duplikasi karakteristik SCR tipikal. Istilah yang dapat diprogram diterapkan karena RBB, dan VP sebagaimana didefinisikan untuk UJT dapat dikontrol melalui resistor RB1, RB2, dan tegangan suplai VBB. Perhatikan pada Gambar. 21.62 bahwa melalui penerapan aturan pembagi tegangan, ketika IG=0:

Karakteristik perangkat muncul pada Gambar. 21.63. Seperti dicatat pada diagram, keadaan "mati" (I rendah, V antara 0 dan VP) dan keadaan "hidup" (I IV, V VV) dipisahkan oleh wilayah yang tidak stabil seperti yang terjadi pada UJT. Artinya, perangkat tidak dapat tetap dalam keadaan tidak stabil — itu hanya akan beralih ke kondisi stabil "mati" atau "hidup".

Potensi pembakaran (VP) atau tegangan yang diperlukan untuk “menembak” perangkat diberikan oleh

sebagaimana didefinisikan untuk UJT. Namun, VP mewakili drop tegangan VAK pada Gambar. 21.61 (drop tegangan maju melintasi dioda konduktor). Untuk silikon, VD biasanya 0,7 V. Oleh karena itu,

Kami mencatat di atas, bagaimanapun, bahwa VG=  miuVBB dengan hasil itu

Ingatlah bahwa untuk UJT baik RB1 dan RB2 mewakili resistensi massal dan kontak basis ohmik perangkat — keduanya tidak dapat diakses. Dalam pengembangan di atas, kami mencatat bahwa RB1 dan RB2 adalah perangkat eksternal, yang memungkinkan penyesuaian dan karenanya VG di atas. Dengan kata lain, PUT memberikan ukuran kontrol pada level VP yang diperlukan untuk menghidupkan perangkat. Meskipun karakteristik PUT dan UJT serupa, puncak dan arus lembah PUT biasanya lebih rendah dibandingkan dengan UJT yang memiliki nilai yang sama. Selain itu, tegangan operasi minimum juga lebih rendah untuk PUT. Jika kita mengambil Thévenin yang setara dengan jaringan di sebelah kanan terminal gerbang pada Gambar 21.62, jaringan Gambar 21.64 akan dihasilkan. Resistansi yang dihasilkan RS penting karena sering dimasukkan dalam lembar spesifikasi karena mempengaruhi level IV.

             Operasi dasar perangkat dapat ditinjau melalui referensi ke Gambar 21.63. Perangkat dalam keadaan "mati" tidak akan berubah keadaan hingga tegangan VP sebagaimana ditentukan oleh VG dan VD tercapai. Level arus hingga IP tercapai sangat rendah, menghasilkan rangkaian terbuka setara karena R V (tinggi) / I (rendah) akan menghasilkan level resistansi tinggi. Ketika VP tercapai, perangkat akan beralih melalui wilayah yang tidak stabil ke keadaan "hidup", di mana tegangan lebih rendah tetapi arus lebih tinggi, menghasilkan resistansi terminal R V (rendah) / I (tinggi), yang cukup kecil, mewakili hubungan pendek yang setara berdasarkan perkiraan. Oleh karena itu perangkat telah beralih dari opencircuit ke kondisi hubung singkat pada titik yang ditentukan oleh pilihan RB1, RB2, dan VBB. Setelah perangkat dalam keadaan "on", penghapusan VG tidak akan mematikan perangkat. Tingkat voltase VAK harus turun cukup untuk mengurangi arus di bawah level holding.
             Salah satu aplikasi PUT yang populer adalah osilator relaksasi pada Gambar 21.65. Begitu suplai terhubung, kapasitor akan mulai mengisi ke VBB volt karena tidak ada arus anoda pada saat ini. Kurva pengisian muncul pada Gambar. 21.66. Periode T yang diperlukan untuk mencapai potensi VP pembakaran diberikan kira-kira oleh

Instan tegangan di kapasitor sama dengan VP, perangkat akan menyala dan IP IA saat ini akan ditetapkan melalui PUT. Jika R terlalu besar, IP saat ini tidak dapat dibuat dan perangkat tidak akan menyala. Pada titik transisi,

Subskrip disertakan untuk menunjukkan bahwa setiap R lebih besar dari Rmax akan menghasilkan arus kurang dari IP. Tingkat R juga harus sedemikian rupa untuk memastikan itu kurang dari IV jika osilasi akan terjadi. Dengan kata lain, kami ingin perangkat memasuki wilayah yang tidak stabil dan kemudian kembali ke keadaan "mati". Dari alasan yang mirip dengan yang di atas:

Diskusi di atas mensyaratkan bahwa R terbatas pada hal berikut untuk sistem osilasi:

                                                                     Rmin< R< Rmax

Bentuk gelombang vA, vG, dan vK muncul pada Gambar. 21.67. Perhatikan bahwa T menentukan tegangan maksimum yang dapat diisi oleh vA. Setelah perangkat menyala, kapasitor akan dengan cepat melepaskan melalui PUT dan RK, menghasilkan penurunan yang ditunjukkan. Tentu saja, vK akan memuncak pada saat yang sama karena arus yang singkat tetapi berat. Tegangan vG akan turun dengan cepat dari VG ke tingkat yang hanya lebih besar dari 0 V. Ketika tegangan kapasitor turun ke tingkat yang rendah, PUT akan sekali lagi mati dan siklus pengisian akan diulang. Efek pada VG dan VK ditunjukkan pada Gambar. 21.67.

    1.4 Prinsip Kerja [KEMBALI]
          PUT (Programmable Uni Junction Transistor) adalah pengembangan dari UJT dimana tegangan puncak dapat diatur melalui kaki Gate. PUT adalah variasi dari UJT, Penggunaan UJT dan PUT hampir sama, selain sebagai komponen switching komponen ini juga sering digunakan sebagai osilator.

Thyristor ini memiliki 3 terminal yaitu Anoda (A), Katoda (K) dan Gate (G). Perbedaan utama antara UJT dan PUT adalah bahwa tegangan puncak (V_P) PUT dapat diatur. Simbol PUT hampir sama dengan simbol SCR, bedanya Gate pada PUT dihubungkan dengan sisi Anoda sedangkan Gate SCR dihubungkan dengan sisi Katoda.

Rangkaian oscillator relaksasi dengan PUT sebagai komponen utamanya. Tegangan Gate-Katoda diperoleh dari R3 yang terhubung sebagai pembagi tegangan dengan R2. Dengan cara ini tegangan trigger untuk V_P ditentukan oleh besar tegangan pada R3. C1 akan mengisi muatan melalui R1 sampai memiliki tegangan sama dengan V_P. Dalam rangkaian ini, meskipun tegangan trigger V_P ditentukan oleh R3, pada saat tegangan Anoda-Katoda pada PUT melebihi tegangan Gate sebesar 0,7V (tegangan drop sebuah dioda) PUT akan ON dan C1 akan mengosongkan muatannya melalui PUT dan akan membuat sebuah pulsa output melintas R_L. Untuk mengubah frekuensi dari rangkaian ini dapat dilakukan dengan mengubah nilai R1 atau mengubah rasio R2 dan R3, yang mengatur nilai V_P dari PUT.

         Saat Tegangan diantara Emitor (E) dan Basis 1 (B1) adalah Nol, UJT tidak menghantarkan arus listrik, Semikonduktor batang yang bertipe N akan berfungsi sebagai penghambat (memiliki resistansi yang tinggi). Namun akan ada sedikit arus bocor yang mengalir karena bias terbalik (reverse bias).

Pada saat tegangan di Emitor (E) dan Basis 1 (B1) dinaikan secara bertahap, resistansi diantara Emitor dan Basis 1 akan berkurang dan arus terbalik (reverse current) juga akan berkurang. Ketika Tegangan Emitor dinaikan hingga ke level bias maju, arus listrik di Emitor akan mengalir. Hal ini dikarenakan Hole pada Semikonduktor yang di doping berat bertipe P mulai memasuki daerah semikonduktor tipe N dan bergabung kembali dengan Elektron yang di Batang Semikonduktor bertipe N (yang di doping ringan). Dengan demikian Uni Junction Transistor atau UJT ini kemudian mulai menghantarkan arus listrik dari B2 ke B1.

    1.5 Contoh soal [KEMBALI]

      1.

      2.

2. Rangkaian [KEMBALI]

    2.1 Gambar Rangkaian [KEMBALI]

   2.2 Vidio Rangkaian [KEMBALI]
