ALARM PENDETEKSI GAS ALKOHOL


1. Tujuan [kembali]
    Membuat rangkaian dengan outpur berupa bunyi (alarm) untuk mendeteksi adanya gas alkohol.

2. Alat dan Bahan [kembali]
    Alat dan bahan yang dibutuhkan yaitu:
    1.     Resistor
    Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkain elektronika.
    Resistor atau hambatan adalah salah satu komponen elektronika yang memiliki nilai hambatan tertentu, dimana hambatan ini akan menghambat arus listrik yang mengalir melaluinya.
    Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik.
    Nilai tegangannya berbanding dengan arus listrik yang mengalir sesuai dengan hukum ohm yaitu V=IR. Biasanya didalam jejaring elektronik dan sirkuit elektronik banyak menggunakan resistor. Resistor ini memang paling banyak dan sering digunakan dalam komponen lain. Dalam resistor tidak ada kutub negatif dan positif, tetapi memiliki ciri utama yakni toleransi, tegangan kerja maksimum, power rating dan resistensi. Daya listrik dan resistensinya dapat dihantarkan. Ciri lainnya adalah induktansi, koefisien suhu, dan kebisingan. Satuan dari resistensi sebuah resistor bersifat resistif dilambangkan dengan Ohm dengan simbol Ω (Omega). fungsi resistor yang sering diketahui adalah sebagai penghambat arus listrik yang mengalir suatu rangkaian elektronik. Selain itu fungsi resistor dapat membagi arus, membagi tegangan, dan mengatur arus dalam suatu rangkaian.
        Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm.

    Cara Menghitung Nilai Resistor


    Spesifikasi :

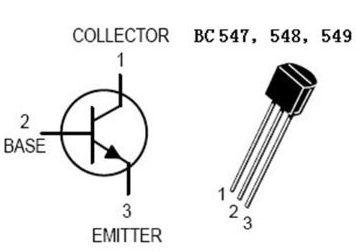

          2. Transistor NPN

    Transistor NPN adalah transistor bipolar yang menggunakan arus listrik kecil dan tegangan positif pada terminal Basis untuk mengendalikan aliran arus dan tegangan yang lebih besar dari Kolektor ke Emitor Cara kerja transistor NPN adalah jika kaki basis transistor diberi tegangan bias maka arus pda kolektor akan mengalir ke kaki emitor.



                 Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung (switching), stabilisasi tegangan, modulasi sinyal atau sebagai fungsi lainnya. Transistor dapat berfungsi semacam kran listrik, di mana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya. Pada umumnya, transistor memiliki 3 terminal, yaitu Basis (B), Emitor (E) dan Kolektor (C). Tegangan yang di satu terminalnya misalnya Emitor dapat dipakai untuk mengatur arus dan tegangan yang lebih besar daripada arus input Basis, yaitu pada keluaran tegangan dan arus output Kolektor.
                 Cara kerja transistor secara sederhana adalah jika pada kaki basis transistor diberi tegangan bias maka arus pada collector transistor akan mengalir ke kaki emitor (transistor sebagai saklar). Jika pada tegangan bias ini diikuti dengan adanya sinyal atau pulsa listrik yang akan dikuatkan maka pada kolektor pun akan menguatkan sinyal seperti yang ada pada basisnya (transistor sebagai penguat). Arus yang mengalir antara kaki basis dan emitor akan berfungsi sebagai saklar untuk mengalirkan arus yang lebih besar dari kaki kolektor ke emitor.

    Agar lebih sederhana sebuah transistor NPN bisa diibaratkan sebagai sebuah keran air dimana jika keran diputar sebagai basis bisa mengalirkan air yang dialirkan melalui pipa. Kekuatan air yang mengalir keluar dari keran tergantung seberapa besar keran dibuka, dalam istilah teori nya disebut hFE atau penguatan.

    Spesifikasi


         3.       Logic State

    Digunakan sebagai indikator ada atau tidaknya gas alkohol, dengan nilai benar (1) atau salah (0).
    state logika. Logika pengertian, benar atau salah, dari sinyal biner yang diberikan Sinyal biner adalah sinyal digital yang hanya memiliki dua nilai valid. Secara fisik pengertian logis dari sinyal biner ditentukan oleh level tegangan atau nilai arus sinyal, dan ini pada gilirannya ditentukan oleh teknologi perangkat. Dalam sirkuit TTL, misalnya, keadaan sebenarnya diwakili oleh logika 1, kira-kira sama dengan +5 volt pada saluran sinyal; Logika 0 kira-kira 0 volt. Level tegangan antara 0 dan +5 volt dianggap tidak terdefinisi.


         5.       Sumber AC
    Sebagai sumber penghasil tegangan AC. Arus bolak-balik (bahasa Inggrisalternating current atau AC) adalah arus listrik di mana besarnya dan arahnya arus berubah-ubah secara bolak-balik. Berbeda dengan arus searah di mana arah arus yang mengalir tidak berubah-ubah dengan waktu. Bentuk gelombang dari listrik arus bolak-balik biasanya berbentuk gelombang sinusoida, karena ini yang memungkinkan pengaliran energi yang paling efisien. Namun dalam aplikasi-aplikasi spesifik yang lain, bentuk gelombang lain pun dapat digunakan, misalnya bentuk gelombang segitiga (triangular wave) atau bentuk gelombang segi empat (square wave).

    Spesifikasi:




         6.       Transformator
    fungsi dari transformator atau trafo ini adalah untuk menaikkan dan menurunkan tegangan bolak-balik atau tegangan AC


    Sebuah Transformator yang sederhana pada dasarnya terdiri dari 2 lilitan atau kumparan kawat yang terisolasi yaitu kumparan primer dan kumparan sekunder. Pada kebanyakan Transformator, kumparan kawat terisolasi ini dililitkan pada sebuah besi yang dinamakan dengan Inti Besi (Core).  Ketika kumparan primer dialiri arus AC (bolak-balik) maka akan menimbulkan medan magnet atau fluks magnetik disekitarnya. Kekuatan Medan magnet (densitas Fluks Magnet) tersebut dipengaruhi oleh besarnya arus listrik yang dialirinya. Semakin besar arus listriknya semakin besar pula medan magnetnya. Fluktuasi medan magnet yang terjadi di sekitar kumparan pertama (primer) akan menginduksi GGL (Gaya Gerak Listrik) dalam kumparan kedua (sekunder) dan akan terjadi pelimpahan daya dari kumparan primer ke kumparan sekunder. Dengan demikian, terjadilah pengubahan taraf tegangan listrik baik dari tegangan rendah menjadi tegangan yang lebih tinggi maupun dari tegangan tinggi menjadi tegangan yang rendah.

    Sedangkan Inti besi pada Transformator atau Trafo pada umumnya adalah kumpulan lempengan-lempengan besi tipis yang terisolasi dan ditempel berlapis-lapis dengan kegunaanya untuk mempermudah jalannya Fluks Magnet yang ditimbulkan oleh arus listrik kumparan serta untuk mengurangi suhu panas yang ditimbulkan.



    Gambar 2.7. Trafo

          7.       Dioda Bridge
    Fungsi utama dari diode bridge adalah penyearah arus bolak-balik atau arus AC. Dengan menggunakan empat diode bridge, maka tegangan DC yang dihasilkan akan semakin maksimal.
    Dioda Bridge (Bridge Diode) atau dalam bahasa Indonesia disebut dengan Dioda Jembatan adalah jenis dioda yang berfungsi sebagai penyearah arus bolak-balik (Alternating Current/AC) menjadi arus searah (Direct Current/DC). Dioda Bridge pada dasarnya merupakan susunan dari empat buah Dioda yang dirangkai dalam konfigurasi rangkaian jembatan (bridge) yang dikemas menjadi satu perangkat komponen yang berkaki empat. Dua kaki Terminal dipergunakan sebagai Input untuk tegangan/arus listrik AC (bolak balik) sedangkan dua kaki terminalnya lagi adalah terminal Output yaitu Terminal Output Positif (+) dan Terminal Output Negatif (-).


         8.      Kapasitor
    Berfungsi untuk menghilangkan riak yang tersisa setelah gelombang disearahkan oleh diode bridge
    kapasitor adalah suatu alat yang dapat menyimpan energi di dalam medan listrik, dengan cara mengumpulkan ketidakseimbangan internal dari muatan listrik. Kondensator memiliki satuan yang disebut Farad dari nama Michael Faraday. Kondensator juga dikenal sebagai "kapasitor", tetapi kata "kondensator" masih dipakai hingga saat ini. Pertama disebut oleh Alessandro Volta seorang ilmuwan Italia pada tahun 1782 (dari bahasa Itali condensatore), berkenaan dengan kemampuan alat untuk menyimpan suatu muatan listrik yang tinggi dibanding komponen lainnya. Berfungsi sebagai filter
         9.      Voltage Regulator
     Voltage Regulator yang berfungsi untuk mengatur tegangan sehingga tegangan Output tidak dipengaruhi oleh suhu, arus beban dan juga tegangan input yang berasal Output Filter.

    Pengatur tegangan adalah sistem yang dirancang untuk secara otomatis menjaga level tegangan konstan. Pengatur tegangan dapat menggunakan desain umpan maju sederhana atau mungkin menyertakan umpan balik negatif. Ini mungkin menggunakan mekanisme elektromekanis, atau komponen elektronik. Tergantung pada desainnya, ini dapat digunakan untuk mengatur satu atau lebih tegangan AC atau DC.

    Regulator tegangan elektronik ditemukan di perangkat seperti catu daya komputer di mana mereka menstabilkan tegangan DC yang digunakan oleh prosesor dan elemen lainnya. Di alternator mobil dan pembangkit listrik pembangkit pusat, regulator tegangan mengontrol keluaran dari pembangkit. Dalam sistem distribusi tenaga listrik, pengatur tegangan dapat dipasang di gardu induk atau di sepanjang jalur distribusi sehingga semua pelanggan menerima tegangan tetap terlepas dari berapa banyak daya yang diambil dari saluran tersebut.


    10. OP-AMP

    Operational Amplifier atau lebih dikenal dengan istilah Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.





    Terminal yang terdapat pada Simbol Op-Amp (Operational Amplifier/penguat operasional) diantaranya adalah :

    1.    Masukan non-pembalik (Non-Inverting) +

    2.    Masukan pembalik (Inverting) –

    3.    Keluaran Vout

    4.    Catu daya positif +V

    5.    Catu daya negatif -V



    Komponen Output :

      1.       Relay
      Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi.
      Pada dasarnya, Relay terdiri dari 4 komponen dasar  yaitu :
      1. Electromagnet (Coil)
      2. Armature
      3. Switch Contact Point (Saklar)
      4. Spring
        fungsi relay :
      1. Relay digunakan untuk menjalankan Fungsi Logika (Logic Function)
      2. Relay digunakan untuk memberikan Fungsi penundaan waktu (Time Delay Function)
      3. Relay digunakan untuk mengendalikan Sirkuit Tegangan tinggi dengan bantuan dari Signal Tegangan rendah.
      4. Ada juga Relay yang berfungsi untuk melindungi Motor ataupun komponen lainnya dari kelebihan Tegangan ataupun hubung singkat (Short).

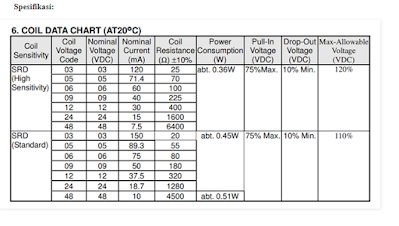

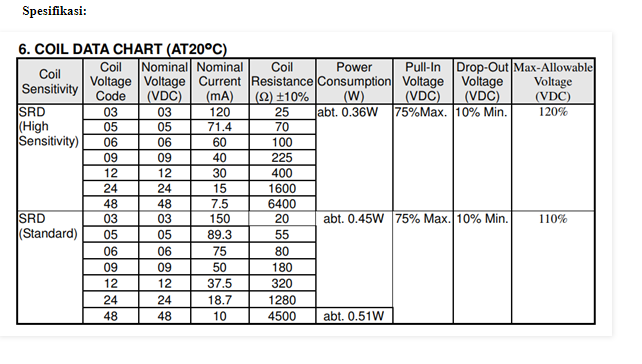

      Spesifikasi:

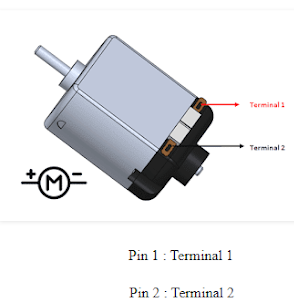

          2.       Motor
      Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion).
      Motor Listrik DC atau DC Motor ini menghasilkan sejumlah putaran per menit atau biasanya dikenal dengan istilah RPM (Revolutions per minute) dan dapat dibuat berputar searah jarum jam maupun berlawanan arah jarum jam apabila polaritas listrik yang diberikan pada Motor DC tersebut dibalikan. Motor Listrik DC tersedia dalam berbagai ukuran rpm dan bentuk. Kebanyakan Motor Listrik DC memberikan kecepatan rotasi  sekitar 3000 rpm hingga 8000 rpm dengan tegangan operasional dari 1,5V hingga 24V. Apabile tegangan yang diberikan ke Motor Listrik DC lebih rendah dari tegangan operasionalnya maka akan dapat memperlambat rotasi motor DC tersebut sedangkan tegangan yang lebih tinggi dari tegangan operasional akan membuat rotasi motor DC menjadi lebih cepat. Namun ketika tegangan yang diberikan ke Motor DC tersebut turun menjadi dibawah 50% dari tegangan operasional yang ditentukan maka Motor DC tersebut tidak dapat berputar atau terhenti. Sebaliknya, jika tegangan yang diberikan ke Motor DC tersebut lebih tinggi sekitar 30% dari tegangan operasional yang ditentukan, maka motor DC tersebut akan menjadi sangat panas dan akhirnya akan menjadi rusak.



      Spesifikasi:

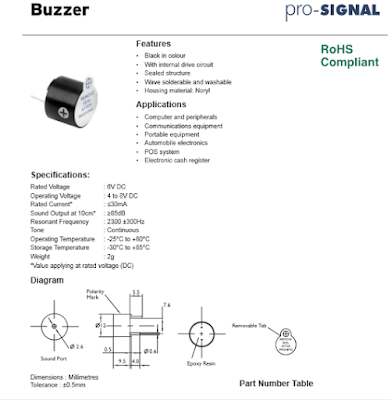

      3.  Buzzer
                  Berfungsi sebagai penghasil bunyi pada kondisi yang ditentukan.

      Spesifikasi:

      Komponen Input :
          1. Sensor MQ-3
            Sensor MQ-3 adalah sensor yang diproduksi oleh Hanwei Electronics. Sensor ini cocok digunakan untuk mendeteksi konsentrasi alkohol di udara secara langsung. Keluaran dari sensor berupa teganggan analog yang sebanding dengan alkohol yang diterima. Spesifikasi dari sensor MQ-3 adalah sebagai berikut:
            1.        Mampu mendeteksi konsentrasi alkohol dengan jangkauan pengukuran 0,04 mg/L – 4 mg/L.
            2.        Mampu bekerja pada rentang temperatur -10°C - 50°C.
            3.        Memiliki tegangan sirkuit dan tegangan pemanas 5VDC dengan konsumsi daya kurang dari 750 mW.
            4.        Memiliki hambatan beban dan hambatan pemanas masing-masing 200 KΩ dan 33 Ω.
            5.        Memiliki kondisi deteksi standar pada temperatur 40°C ± 2°C dan kelembaban relatif 65% ± 5%.
            6.        Memiliki keluaran data analog berupa perubahan tegangan listrik sensor.
            Elemen sensor MQ-3  terdiri atas lapisan kristal metaloksida (SnO2) dengan konduktivitas yang kecil dalam udara bersih. Resistansi sensor akan berubah-ubah seiring dengan terdeteksinya keadaan gas alkohol (etanol). Jika konsentasi etanol tinggi, maka resistansi sensor akan berkurang sehingga tegangan keluaran meningkat.

            Spesifikasi dari sensor MQ-3 adalah sebagai berikut (ATMEL, 2012):
            1.        Mampu mendeteksi konsentrasi alkohol dengan jangkauan pengukuran 0,04 mg/L – 4 mg/L.
            2.        Mampu bekerja pada rentang temperatur -10°C - 50°C.
            3.        Memiliki tegangan sirkuit dan tegangan pemanas 5VDC dengan konsumsi daya kurang dari 750 mW.
            4.        Memiliki hambatan beban dan hambatan pemanas masing-masing 200 KΩ dan 33 Ω.
            5.        Memiliki kondisi deteksi standar pada temperatur 40°C ± 2°C dan kelembaban relatif 65% ± 5%.
            6.        Memiliki keluaran data analog berupa perubahan tegangan listrik sensor.

           2.
          Sensor Thermocouple


          Termokopel (Thermocouple) adalah jenis sensor suhu yang digunakan untuk mendeteksi atau mengukur suhu melalui dua jenis logam konduktor berbeda yang digabung pada ujungnya sehingga menimbulkan efek “Thermo-electric”.Termokopel merupakan salah satu jenis sensor suhu yang paling populer dan sering digunakan dalam berbagai rangkaian ataupun peralatan listrik dan Elektronika yang berkaitan dengan Suhu (Temperature). Beberapa kelebihan Termokopel yang membuatnya menjadi populer adalah responnya yang cepat terhadap perubahaan suhu dan juga rentang suhu operasionalnya yang luas yaitu berkisar diantara -200˚C hingga 2000˚C. Selain respon yang cepat dan rentang suhu yang luas, Termokopel juga tahan terhadap goncangan/getaran dan mudah digunakan.

          Prinsip kerja Termokopel cukup mudah dan sederhana. Pada dasarnya Termokopel hanya terdiri dari dua kawat logam konduktor yang berbeda jenis dan digabungkan ujungnya.  Satu jenis logam konduktor yang terdapat pada Termokopel akan berfungsi sebagai referensi dengan suhu konstan (tetap) sedangkan yang satunya lagi sebagai logam konduktor yang mendeteksi suhu panas.

          gambar sensor thermocouple pada proteus

          Thermocouple memiliki prinsip kerja yang sederhana, dua logam konduktor yang berbeda dihubungkan pada ujung logam. Satu logam sebagai refrensi referensi dengan suhu konstan (tetap), dan logam yang lain berfungsi untuk mendeteksi suhu panas.



          Berdasarkan Gambar diatas, ketika kedua persimpangan atau Junction memiliki suhu yang sama, maka beda potensial atau tegangan listrik yang melalui dua persimpangan tersebut adalah “NOL” atau V1 = V2. Akan tetapi, ketika persimpangan yang terhubung dalam rangkaian diberikan suhu panas atau dihubungkan ke obyek pengukuran, maka akan terjadi perbedaan suhu diantara dua persimpangan tersebut yang kemudian menghasilkan tegangan listrik yang nilainya sebanding dengan suhu panas yang diterimanya atau V1 – V2. Tegangan Listrik yang ditimbulkan ini pada umumnya sekitar 1 µV – 70µV pada tiap derajat Celcius. Tegangan tersebut kemudian dikonversikan sesuai dengan Tabel referensi yang telah ditetapkan sehingga menghasilkan pengukuran yang dapat dimengerti oleh kita

          Data spesifikasi dari tipe thermocouple

          Konstruksi Thermocouple


    3. Dasar Teori [kembali]
        Fungsi Alat dan Bahan
    1.     Resistor

    Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkain elektronika.



    Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik.
    Nilai tegangannya berbanding dengan arus listrik yang mengalir sesuai dengan hukum ohm yaitu V=IR. Biasanya didalam jejaring elektronik dan sirkuit elektronik banyak menggunakan resistor. Resistor ini memang paling banyak dan sering digunakan dalam komponen lain. Dalam resistor tidak ada kutub negatif dan positif, tetapi memiliki ciri utama yakni toleransi, tegangan kerja maksimum, power rating dan resistensi. Daya listrik dan resistensinya dapat dihantarkan. Ciri lainnya adalah induktansi, koefisien suhu, dan kebisingan. Satuan dari resistensi sebuah resistor bersifat resistif dilambangkan dengan Ohm dengan simbol Ω (Omega). fungsi resistor yang sering diketahui adalah sebagai penghambat arus listrik yang mengalir suatu rangkaian elektronik. Selain itu fungsi resistor dapat membagi arus, membagi tegangan, dan mengatur arus dalam suatu rangkaian.
        Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm:

    Cara membaca Resistor :

    1.    Resistor 4 gelang warna

    Maka cincin ke 1 dan ke 2 merupakan digit angka, dan cincin kode warna ke 3 merupakan faktor pengali kemudian cincin kode warnake 4 menunjukan nilai toleransi resistor.

    2.    Resistor 5 gelang warna

    Maka cincin ke 1, ke 2 dan ke 3 merupakan digit angka, dan cincin kode warna ke 4 merupakan faktor pengali kemudian cincin kode warna ke 5 menunjukan nilai toleransi resistor.

    3.    Resistor 6 gelang warna

    Resistor dengan 6 cicin warna pada prinsipnya sama dengan resistor dengan 5 cincin warna dalam menentukan nilai resistansinya. Cincin ke 6 menentukan coefisien temperatur yaitu temperatur maksimum yang diijinkan untuk resistor tersebut.

    Toleransi resistor merupakan perubahan nilai resistansi dari nilai yang tercantum pada badan resistor yang masih diperbolehkan dan dinyatakan resistor dalam kondisi baik. Toleransi resistor merupakan salah satu perubahan karakteristik resistor yang terjadi akibat operasional resistor tersebut. Nilai toleransi resistor ini ada beberapa macam yaitu resistor dengan toleransi kerusakan 1% (resistor 1%), resistor dengan toleransi kesalahan 2% (resistor2%), resistor dengan toleransi kesalahan 5% (resistor 5%) dan resistor dengan toleransi 10% (resistor 10%).

    Simbol resistor



          2.       Transistor NPN

    Transistor NPN adalah transistor bipolar yang menggunakan arus listrik kecil dan tegangan positif pada terminal Basis untuk mengendalikan aliran arus dan tegangan yang lebih besar dari Kolektor ke Emitor Cara kerja transistor NPN adalah jika kaki basis transistor diberi tegangan bias maka arus pda kolektor akan mengalir ke kaki emitor.

    Transistor adalah sebuah komponen elektronika yang digunakan untuk penguat, sebagai sirkuit pemutus, sebagai penyambung, sebagai stabilitas tegangan, modulasi sinyal dan lain-lain. Fungsi transistor juga sebagai kran listrik yang dimana berdasarkan tegangan inputnya, memungkinkan pengalihat listrik yang akurat yang berasal dari sumber listrik.

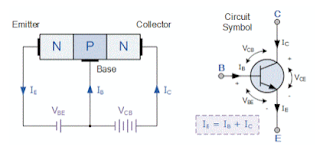

          Transistor npn

    Pada transistor npn, pergerakan pembawa Arus Negatif (Elektron) melalui wilayah Basis yang merupakan aksi transistor, karena elektron menyediakan hubungan antara sirkuit Collector dan Emitter. Hubungan antara rangkaian Input dan Output, Fitur aksi transistor karena transistor yang memperkuat properti berasal dari kontrol konsekuen yang diberikan oleh Base pada Collector ke Emitter.

    Arus transistor dalam transistor NPN bipolar adalah rasio dari dua arus ini (Ic/ Ib), disebut Gain Arus DC dan simbol dari HFE atau sekarang Beta (β). Nilai β hingga 200 untuk transistor standar, Rasio antara Ic dan Ib menjadi penguat ketika digunakan diwilayah aktif karena Ib menyediakan Input dan Ic Output.

    Arus Gain transistor terminal Kolektor dan Emitor, Ic/Ie, disebut Alpha (α), dan merupakan fungsi dari transistor (elektron menyebar di persimpangan). Karena arus emitor adalah jumlah dari arus basis yang sangat kecil ditambah arus kolektor yang sangat besar, nilai alfa (α), dan untuk transistor sinyal daya rendah khas, nilai ini berkisar 0,950 ke 0,999.



    Hubungan α dan β dalam Transistor NPN


          Transistor pnp

    Transistor Positif-Negatif-Positif. Lapisan material N-Negatif diantara dua Lapisan P-Positif. Tiga terminal Basis (B), Kolektor (C) dan Emitor (E) dan menghubungkan transistor ke papan sirkuit.





    Transistor PNP memiliki karakteristik sangat mirip dengan NPN Bipolar, kecuali Polaritas (Biasing) dari arah arus dan tegangan dibalik untuk salah satu dari tiga konfigurasi, Common Base, Common Emitter dan Kolektor Biasa.

    Tegangan antara Base-Emitter (VBE), Negatif pada Base dan Positif pada Emitter untuk transistor PNP, Terminal Base selalu Bias Negatif terhadap Emitter. Juga Tegangan Suplai Emitor Positif sehubungan dengan Kolektor (VCE). Jadi untuk transistor PNP untuk melakukan Emitter selalu lebih Positif sehubungan dengan Basis-kolektor.



    Emitter terhubung ke tegangan suplai VCC dengan Resistor Beban, RL yang membatasi arus maksimum yang mengalir melalui perangkat yang terhubung ke terminal Kolektor. Basis tegangan VB yang Bias Negatif terhadap Emitter dan terhubung ke Resistor Basis RB, untuk membatasi Arus Basis Maksimum.

    Untuk menyebabkan Arus Base mengalir dalam transistor PNP, Base harus lebih Negatif daripada Emitter (Arus meninggalkan Basis) sekitar 0,7 volt (Silikon) atau 0,3 volt (Germanium). Rumus untuk menghitung Basis Resistor, Arus basis atau Arus Kolektor sama dengan Transistor NPN yang setara.



         3.       Logic State

    Digunakan sebagai indikator ada atau tidaknya gas alkohol, dengan nilai benar (1) atau salah (0).
     state logika. Logika pengertian, benar atau salah, dari sinyal biner yang diberikan Sinyal biner adalah sinyal digital yang hanya memiliki dua nilai valid. Secara fisik pengertian logis dari sinyal biner ditentukan oleh level tegangan atau nilai arus sinyal, dan ini pada gilirannya ditentukan oleh teknologi perangkat. Dalam sirkuit TTL, misalnya, keadaan sebenarnya diwakili oleh logika 1, kira-kira sama dengan +5 volt pada saluran sinyal; Logika 0 kira-kira 0 volt. Level tegangan antara 0 dan +5 volt dianggap tidak terdefinisi.
         4.       Relay
    Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi.









    Relay juga memiliki 4 fungsi saat di aplikasikan kedalam rangkaian elektronika.

    1.    Fungsi relay saat berada di rangkaian elektronika adalah untuk mengendalikan sirkuit listrik yang bertegangan tinggi dengan memanfaatkan bantuan signal tegangan rendah.

    2.    Untuk mengendalikan logic function atau menjalankan fungsi logika.

    3.    Memberi fungsi waktu jeda atau function time delay.

    4.    Untuk melindungi komponen motor dan komponen lain dari konslet atau kelebihan tegangan yang diakibatkan hal tertentu.



    Ada 2 jenis kontak point dari Relay

    1.    NC (Normally Close) merupakan kondisi awal sebelum relay diaktifkan dan posisi berada dalam keadaan tertutup (close).

    2.    NC (Normally Open) merupakan kondisi awal sebelum relay diaktifkan dan posisi berada dalam keadaan terbuka (open).



    Relay di atas menggambarkan, iron core (sebuah besi) yang dililit oleh sebuah kumparan coil difungsikan mengendalikan besi iron core tersebut. Saat kumparan diberi arus listrik maka yang terjadi akan menimbulkan gaya elektromagnet yang selanjutnya akan menarik armature untuk pindah yang sebelumnya NC akan menjadi NO menjadikan saklar tersebut menghantarkan arus listrik di posisi NO. dan posisi armature yang sebelumnya NC akan menjadi terbuka (OPEN) yang artinya tidak terhubung. Saat sudah tidak digunakan dan tidak diberi aliran listrik maka armature tersebut akan kembali lagi ke posisi awal NC (Normaly Close) yang artinya tertutup. Sebuah coil yang dipakai untuk menarik contack point dari terbuka menjadi tertutup atau sebaliknya hanya membutuhkan arus listrik yang kecil.

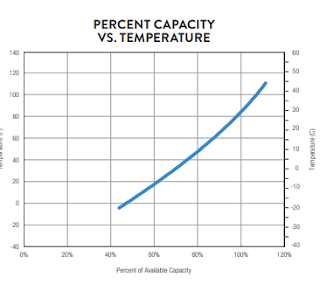

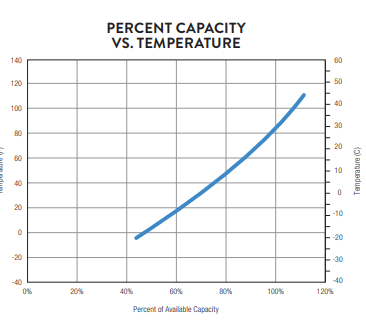

         5.       Battery
    Sebagai sumber arus DC. Baterai adalah perangkat listrik yang dapat mengubah energi kimia menjadi energi listrik. Berbeda dengan power supply, baterai memiliki kelebihan karena dapat menyuplai energi listrik walau saat tidak tersambung dengan sumber listrik lain. Namun dengan catatan bahwa baterai tersebut masih terisi muatan listrik. Baterai biasa digunakan pada perangkat portabel, yaitu perangkat yang dapat di bawa ke mana saja seperti handphone, laptop, senter, radio, dan sebagainya.
    Baterai diproduksi dengan ukuran dan tegangan yang berbeda-beda. Berdasarkan siklus penggunaan, baterai dibagi menjadi 2 yaitu primer dan sekunder.

    Baterai primer merupakan baterai yang hanya memiliki satu siklus penggunaan. Maksudnya, baterai ini tidak dapat digunakan lagi setelah habis. Ketika sudah habis, baterai ini akan berakhir di tempat sampah.

    Baterai sekunder merupakan baterai yang memiliki lebih dari satu siklus penggunaan. Ketika muatan listriknya sudah habis, kita dapat menggunakannya kembali dengan cara diisi ulang (recharging). Walaupun begitu, baterai ini memiliki batas waktu penggunaan, karena bahan kimia memiliki titik jenuh di mana tidak dapat diisi ulangi dan menyimpan muatan listrik lagi.
    Bagaimana Baterai Bekerja? - GIPeng
    Berfungsi sebagai sumber tegangan. Baterai mengubah energi kimia langsung menjadi energi listrik. Baterai terdiri dari sejumlah sel volta. Tiap sel terdiri dari 2 sel setengah yang terhubung seri melalui elektrolit konduktif yang berisi anion dan kation. Satu sel setengah termasuk elektrolit dan elektrode negatif, elektrode yang di mana anion berpindah; sel-setengah lainnya termasuk elektrolit dan elektrode positif di mana kation berpindah. Reaksi redoks akan mengisi ulang baterai. Kation akan tereduksi (elektron akan bertambah) di katode ketika pengisian, sedangkan anion akan teroksidasi (elektron hilang) di anode ketika pengisian. Ketika digunakan, proses ini dibalik. Elektrodanya tidak bersentuhan satu sama lain, tetapi terhubung via elektrolit. Beberapa sel menggunakan elektrolit yang berbeda untuk tiap sel setengah. Sebuah separator dapat membuat ion mengalir di antara sel-setengah dan bisa menghindari pencampuran elektrolit.
    Bateral sebagai alat untuk menyimpan energi listrik sekaligus sumber tegangan (Catu daya DG) tentu saja juga memiliki nilai hambatan atau resistansi. nilai hambatan tersebut dapat diketahui dengan cara melakukan pengukuran arus dan tegangan pada catu daya tersebut.


    Dengan data pengukuran tegangan dan arus maka tabel daya dapat dia dengan menggunakan persamaan berikut:

    P = V x I



    Keterangan :

    P = Daya (W)

    V = Tegangan yang terukur (V)

    I = Arus yang terukur (I)


         6.       Motor
    Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi  energi kinetik atau gerakan (motion).

    Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.

    Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.



    Hubungan antara kecepatan, flux medan dan tegangan kumparan motor DC ditunjukkan dalam persamaan berikut :

    Gaya elektromagnetik :      E = K Φ N

    Torque :                              T = K Φ Ia

    Dimana:

    E =gaya elektromagnetik yang dikembangkan pada terminal kumparan

    motor DC (volt)

    Φ = flux medan yang berbanding lurus dengan arus medan.

    N = kecepatan dalam RPM (putaran per menit)

    T = torque electromagnetik

    Ia = arus kumparan motor DC

    K = konstanta persamaan


         7.       Sumber AC
    Sebagai sumber penghasil tegangan AC.
    AC atau Alternating Current merupakan arus yang terjadi pada gelombang dengan frekuensi sebanyak 50 kali dalam 1 detik atau HZ pada simbolnya. Arus AC secara umum banyak digunakan dalam bidang perkantoran, industri, bangunan, toko dan perumahan.

    Arus AC bisa ditentukan jumlah besar daya atau skala yang diinginkan, namun hal itu tergantung dengan seberapa MCB atau Miniature Circuit Breaker yang dikeluarkan untuk digunakan. Arus AC dapat dibesarkan tingkat tegangannya dengan menggunakan alat yang disebut transformator step up, jika voltase naik maka pada ampere (i) akan turun dan begitu juga sebaliknya.

    Contoh pemanfaatan listrik AC :
    Pemanfaatan listrik AC sebenarnya sangatlah banyak. Untuk mempermudah sebenarnya anda dapat melihat barang-barang yang ada dirumah anda, perhatikanlah bahwa semua barang yang menggunakan listrik PLN berarti telah memanfaatkan listrik AC. Sebagai pengaman listrik AC yang ada dirumah anda, biasanya pihak PLN menggunakan pembatas sekaligus pengaman yaitu MCB (Miniature Circuit Breaker). Meskipun demikian tak semua barang yang anda lihat menggunakan listrik AC, ada sebagian barang yang menggunakan listrik PLN namun barang tersebut sebenarnya menggunakan listrik DC, contohnya saja Laptop. Laptop menggunakan listrik DC, listrik tersebut diperoleh dari adaptor yang terdapat pada laptop (atau terdapat pada charger) tersebut. Jadi saat anda mengisi ulang baterai laptop dengan listrik PLN (AC) maka adaptor didalam laptop akan merubah listrik AC menjadi DC, sehingga sesuai kebutuhan dari laptop anda. Contoh pemanfaatan energi listrik AC yang lain adalah: Untuk mesin cuci, penerangan (lampu), pompa air AC, pendingin ruangan, kompor listrik, dan masih banyak lagi.

    Arus AC-DC

         8.       Transformator
    fungsi dari transformator atau trafo ini adalah untuk menaikkan dan menurunkan tegangan bolak-balik atau tegangan AC.

    Transformator, atau kerap disebut dengan ‘trafo’, merupakan suatu alat listrik yang dapat memindahkan dan mengubah energi listrik dari satu atau lebih rangkaian listrik ke rangkaian listrik yang lain melalui suatu gandengan magnet yang berdasarkan prinsip induksi elektromagnetik. Secara umum, trafo terdiri atas beberapa bagian, yaitu: bagian utama trafo, bagian supporting, dan juga peralatan proteksi.



    Sedangkan bagian utama trafo terdiri dari inti besi, kumparan primer dan kumparan sekunder:



    Prinsip kerja dari trafo melibatkan bagian-bagian utama pada trafo, yaitu: kumparan primer, kumparan sekunder dan inti trafo. Kumparan tersebut mengelilingi inti besi dalam bentuk lilitan. Apabila kumparan pada sisi primer trafo dihubungkan dengan suatu sumber tegangan bolak-balik sinusoidal (Vp), maka akan mengalir arus bolak-balik yang juga sinusoidal (Ip) pada kumparan tersebut. Arus bolak-balik ini akan menimbulkan fluks magnetik (Ф) yang sefasa dan juga sinusoidal di sekeliling kumparan. Akibat adanya inti trafo yang menghubungkan kumparan pada sisi primer dan kumparan pada sisi sekunder, maka fluks magnetik akan mengalir bersama pada inti trafo dari kumparan primer menuju kumparan sekunder sehingga akan membangkitkan tegangan induksi pada sisi sekunder trafo:



    Dimana :

    Vs = tegangan induksi pada sisi sekunder

    Ns = jumlah belitan pada sisi sekunder

    dФ/dt = perubahan fluks terhadap waktu

    Setiap trafo juga memiliki suatu besaran yang dinamakan perbandingan transformasi (a), untuk menunjukkan perbandingan lilitan atau perubahan level tegangan dan arus pada sisi primer dan sekunder yang ditransformasikan pada trafo tersebut. Berikut perumusannya:

         9.       Dioda Bridge
    Fungsi utama dari diode bridge adalah penyearah arus bolak-balik atau arus AC. Dengan menggunakan empat diode bridge, maka tegangan DC yang dihasilkan akan semakin maksimal.

     Dioda Bridge (Bridge Diode) atau dalam bahasa Indonesia disebut dengan Dioda Jembatan adalah jenis dioda yang berfungsi sebagai penyearah arus bolak-balik (Alternating Current/AC) menjadi arus searah (Direct Current/DC). Dioda Bridge pada dasarnya merupakan susunan dari empat buah Dioda yang dirangkai dalam konfigurasi rangkaian jembatan (bridge) yang dikemas menjadi satu perangkat komponen yang berkaki empat. Dua kaki Terminal dipergunakan sebagai Input untuk tegangan/arus listrik AC (bolak balik) sedangkan dua kaki terminalnya lagi adalah terminal Output yaitu Terminal Output Positif (+) dan Terminal Output Negatif (-).

    Konfigurasi rangkaian jembatan Bridge Diode ini dapat menghasilkan polaritas atau arah yang sama pada Output dari kedua polaritas Input yang bolak-balik. Tentunya, sama seperti dioda pada umumnya, Dioda Bridge juga terbuat dari bahan semikonduktor. Dioda Bridge atau Dioda Jembatan ini biasanya tersedia dalam bentuk Single In Line (SIL) dan Dual In Line (DIL). Diode Bridge yang merupakan komponen untuk penyearah gelombang penuh (full wave rectifier) ini adalah penyearah yang sering digunakan dalam rangkaian Pencatu Daya (Power Supply) karena kinerjanya yang lebih baik dengan ukuran yang lebih kecil dan juga biaya yang relatif murah dibanding dengan penyearah gelombang penuh yang dihubungkan dengan transformator center tap (trafo CT).

    Gambar Bentuk dan Simbol Dioda Bridge (Dioda Jembatan)

    Berikut ini adalah gambar bentuk dan simbol dari Dioda Bridge (Dioda Jembatan).

    Pengertian Dioda Bridge (Dioda Jembatan) dan Prinsip Kerja Bridge Diode



         10.      Kapasitor
    Berfungsi untuk menghilangkan riak yang tersisa setelah gelombang disearahkan oleh diode bridge

    Kondensator atau sering disebut sebagai kapasitor adalah suatu alat yang dapat menyimpan energi di dalam medan listrik, dengan cara mengumpulkan ketidakseimbangan internal dari muatan listrik. Kondensator memiliki satuan yang disebut Farad dari nama Michael Faraday. Kondensator juga dikenal sebagai "kapasitor", tetapi kata "kondensator" masih dipakai hingga saat ini. Pertama disebut oleh Alessandro Volta seorang ilmuwan Italia pada tahun 1782 (dari bahasa Itali condensatore), berkenaan dengan kemampuan alat untuk menyimpan suatu muatan listrik yang tinggi dibanding komponen lainnya. Kebanyakan bahasa dan negara yang tidak menggunakan bahasa Inggris masih mengacu pada perkataan bahasa Italia "condensatore", bahasa Prancis condensateur, Indonesia dan Jerman Kondensator atau Spanyol Condensador.

    • Kondensator diidentikkan mempunyai dua kaki dan dua kutub yaitu positif dan negatif serta memiliki cairan elektrolit dan biasanya berbentuk tabung.
    Polarized kondensator symbol 3.jpg Lambang kondensator (mempunyai kutub) pada skema elektronika.
    • Sedangkan jenis yang satunya lagi kebanyakan nilai kapasitasnya lebih rendah, tidak mempunyai kutub positif atau negatif pada kakinya, kebanyakan berbentuk bulat pipih berwarna coklat, merah, hijau dan lainnya seperti tablet atau kancing baju.
    Capacitor symbol.jpg Lambang kapasitor (tidak mempunyai kutub) pada skema elektronika.

    Namun kebiasaan dan kondisi serta artikulasi bahasa setiap negara tergantung pada masyarakat yang lebih sering menyebutkannya. Kini kebiasaan orang tersebut hanya menyebutkan salah satu nama yang paling dominan digunakan atau lebih sering didengar. Pada masa kini, kondensator sering disebut kapasitor (capacitor) ataupun sebaliknya yang pada ilmu elektronika disingkat dengan huruf (C).

    Kapasitor adalah sebuah benda yang dapat menyimpan muatan listrik. Benda ini terdiri dari dua pelat konduktor yang dipasang berdekatan satu sama lain tapi tidak sampai bersentuhan. Benda ini dapat menyimpan tenaga listrik dan dapat menyalurkannya kembali, kegunaannya dapat kamu temukan seperti pada lampu flash pada camera, juga banyak dipakai pada papan sirkuit elektrik pada komputer yang kamu pakai maupun pada berbagai peralatan elektronik. simbol kapasitor adalah :

    Berikut contoh  cara membaca kapasitor
    Kode : 473Z
    Nilai Kapasitor = 47 x 103
    Nilai Kapasitor = 47 x 1000
    Nilai Kapasitor = 47.000pF atau 47nF atau 0,047µF
    Huruf dibelakang angka menandakan Toleransi dari Nilai Kapasitor tersebut, Berikut adalah daftar Nilai Toleransinya :
    B = 0.10pF
    C = 0.25pF
    D = 0.5pF
    E = 0.5%
    F = 1%
    G= 2%
    H = 3%
    J = 5%
    K = 10%
    M = 20%
    Z = + 80% dan -20%

    untuk menentukan nilai kapasitor, dapat menggunakan rumus :


         11.      Voltage Regulator
     Voltage Regulator yang berfungsi untuk mengatur tegangan sehingga tegangan Output tidak dipengaruhi oleh suhu, arus beban dan juga tegangan input yang berasal Output Filter.

    Dua kategori dasar pengaturan tegangan adalah pengaturan garis (Line Regulation) dan pengaturan beban (Load Regulation). Pengaturan garis adalah kemampuan pengatur tegangan (voltage regulator) untuk tetap memepertahankan tegangan keluaran ketika tegangan masukan berubah-ubah. Pengaturan Beban kemampuan untuk tetap mempertahankan tegangan keluaran  ketika beban bervariasi.

    CARA KERJA PENGATURAN TEGANGAN

    Rangkaian dasar pengatur tegangan seri ditunjukkan pada gambar 4. Sedangkan cara kerjanya ditunjukkan pada gambar 5. Resistor pembagi tegangan dibentuk oleh R2 dan R3 yang bertindak sebagai sensor bila terjadi perubahan tegangan keluaran. Jika tegangan keluaran turun yang disebabkan oleh penurunan tegangan masukan VIN atau bertambahnya arus beban IL, maka tegangan pada masukan inverting (-) dari Op-Amp (sebagai error detector) juga akan turun yang disebabkan oleh penurunan tegangan pada resistor pembagi tegangan. Diode zener yang digunakan sebagai masukan pada masukan Non-inverting (+) dari Op-Amp, juga bertindak sebagai tegangan acuan atau VREF, yang nilainya tetap. Selisih tegangan yang ada pada kedua masukan Op-Amp akan diperkuat, sehingga keluaran Op-Amp pun akan bertambah, demikian pula tegangan pada Basis dari transistor Q1, akibatnya tegangan pada Emittor Q1 atau VOUT juga naik sampai tegangan pada masukan inverting (-) sama dengan tegangan VREF. Tindakan ini akan menghindari penurunan tegangan pada keluaran dan mejaga tetap kontan. Transistor Qadalah power transistor yang diberi penyerap panas (heatsink) karena transistor ini harus melalukan semua arus yang mengalir ke beban.

                                            Gambar 4. Rangkaian dasar pengatur tegangan seri


    Beberapa Jenis Sensor Gas

    A. Sensor MQ-3

    Sensor MQ-3 adalah sensor yang diproduksi oleh Hanwei Electronics. Sensor ini cocok digunakan untuk mendeteksi konsentrasi alkohol di udara secara langsung. Keluaran dari sensor berupa teganggan analog yang sebanding dengan alkohol yang diterima. Spesifikasi dari sensor MQ-3 adalah sebagai berikut:
    1.        Mampu mendeteksi konsentrasi alkohol dengan jangkauan pengukuran 0,04 mg/L – 4 mg/L.
    2.        Mampu bekerja pada rentang temperatur -10°C - 50°C.
    3.        Memiliki tegangan sirkuit dan tegangan pemanas 5VDC dengan konsumsi daya kurang dari 750 mW.
    4.        Memiliki hambatan beban dan hambatan pemanas masing-masing 200 KΩ dan 33 Ω.
    5.        Memiliki kondisi deteksi standar pada temperatur 40°C ± 2°C dan kelembaban relatif 65% ± 5%.
    6.        Memiliki keluaran data analog berupa perubahan tegangan listrik sensor.
    Elemen sensor MQ-3  terdiri atas lapisan kristal metaloksida (SnO2) dengan konduktivitas yang kecil dalam udara bersih. Resistansi sensor akan berubah-ubah seiring dengan terdeteksinya keadaan gas alkohol (etanol). Jika konsentasi etanol tinggi, maka resistansi sensor akan berkurang sehingga tegangan keluaran meningkat.
    Kurva diatas menunjukkan sensitivitas sensor MQ-3 terhadap beberapa gas pada:

    Temperatur : 20
    Kelembapan : 65%
    Konsentrasi O2 : 21%
    RL : 200 kΩ
    Ro : resistansi sensor saat
    0.4 mg/L alkohol di udara bersih
    Rs : resistansi sensor pada bermacam – macam konsentrasi gas


    Ro : Resistansi sensor pada 0.4 mg/L di udara saat 33% RH dan 20℃ suhu
    Rs : Resistansi sensor pada 0.4 mg/L alkohol saat temperature dan kelembapan berubah-ubah

    B. Sensor MQ-7
    Sensor MQ 7 merupakan sensor yang memiliki kepekaan tinggi terhadap gas CO dan hasil kalibrasinya stabil serta tahan lama. Sensor MQ-7 tersusun oleh tabung keramik mikro Al2O3, lapisan sensitive timah dioksida (SnO2), elektroda pengukur dan pemanas sebagai lapisan kulit yang terbuat dari plastik dan permukaan jarring stainless steel. Alat pemanas (heater) menyediakan kondisi kerja yang diperlukan agar komponen sensitive dapat bekerja
    Fitur

             Memiliki sensitivitas yang tinggi terhadap Karbon Monoksida
             Stabil dan tahan lama
                AplikasI
           Digunakan dalam peralatan pendeteksi Karbon Monoxida
    Spesifikasi
    a. Kondisi standar saat bekerja
    b. Kondisi Lingkungan
    c. Karakteristik Sensitivitas
    Sensor ini memiliki  6 pin, dimana 4 diantaranya digunakan untuk menangkap sinyal, dan 2 lainnya digunakan untuk menyediakan arus untuk penghangat

    Rangkain pengukur standar dari sensor MQ-7 terdiri dari 2 bagian, yang satu adalah rangkaian penghangat yang memiliki fungsi pengkontrol waktu (Tegangan tinggi dan tegangan rendah bekerja secara sirkuler). Yang kedua adalah rangkaian output sinyal yang dapat merespon secara akurat perubahan resistansi permukaan dari sensor.
    Karakteristik sensor :

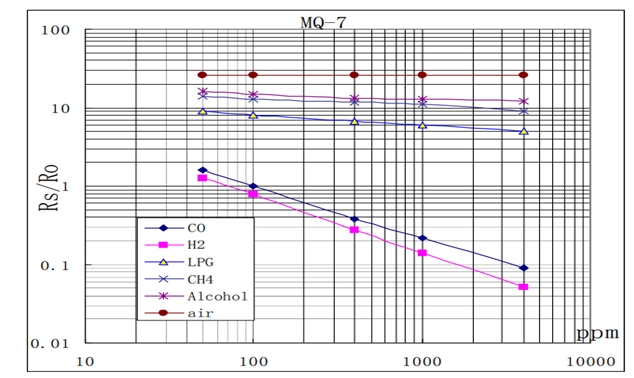

    Kurva diatas menunjukkan sensitivitas sensor MQ-7 terhadap beberapa gas pada:
    Temperatur : 20
    Kelembapan : 65%
    Konsentrasi O2 : 21%
    RL : 21 k
    Ω
    Ro : resistansi sensor pada saat CO 110 ppm di udara
    Rs : resistansi sensor pada bermacam – macam konsentrasi gas

    Berikut adalah kurva ketergantungan sensor MQ-7 terhadap temperstur dan kelembapan.Dimana,
    Ro : Resistansi sensor pada 100 ppm CO di udara saat 33% RH dan 20℃ suhu
    Rs : Resistansi sensor pada 110 ppm CO di udara saat temperature dan kelembapan berubah-ubah
    Pengaturan sensitivitas sensor MQ-7
    Resistansi sensor MQ-7 berbeda – beda untuk setiap mecam gas. Oleh karena itu, pengaturan sensitivitas sangat diperlukan. Direkomendasikan untuk mengkalibrasi detector pada 200ppm CO di udara dengan  RL : 10 KΩ(5KΩ to 47 KΩ).
    Ketika sedang mengukur, titik alarm yang tepat harus ditentukan setelah mempertimbangkan pengaruh suhu dan kelembapan.

    C.
    Sensor Thermocouple


    Termokopel (Thermocouple) adalah jenis sensor suhu yang digunakan untuk mendeteksi atau mengukur suhu melalui dua jenis logam konduktor berbeda yang digabung pada ujungnya sehingga menimbulkan efek “Thermo-electric”.Termokopel merupakan salah satu jenis sensor suhu yang paling populer dan sering digunakan dalam berbagai rangkaian ataupun peralatan listrik dan Elektronika yang berkaitan dengan Suhu (Temperature). Beberapa kelebihan Termokopel yang membuatnya menjadi populer adalah responnya yang cepat terhadap perubahaan suhu dan juga rentang suhu operasionalnya yang luas yaitu berkisar diantara -200˚C hingga 2000˚C. Selain respon yang cepat dan rentang suhu yang luas, Termokopel juga tahan terhadap goncangan/getaran dan mudah digunakan.

    Prinsip kerja Termokopel cukup mudah dan sederhana. Pada dasarnya Termokopel hanya terdiri dari dua kawat logam konduktor yang berbeda jenis dan digabungkan ujungnya.  Satu jenis logam konduktor yang terdapat pada Termokopel akan berfungsi sebagai referensi dengan suhu konstan (tetap) sedangkan yang satunya lagi sebagai logam konduktor yang mendeteksi suhu panas.

    gambar sensor thermocouple pada proteus

    Berikut beberapa jenis dari thermocouple


    Konstruksi Sensor Suhu Thermocouple
    Berasal dari kata “Thermo” yang berarti energi panas dan “Couple”yang berarti pertemuan dari dua buah benda. Thermocouple adalah transduser aktif suhu yang tersusun dari dua buah logam berbeda dengan titik pembacaan pada pertemuan kedua logam dan titik yang lain sebagai outputnya. Thermocouple merupakan salah satu sensor yang paling umum digunakan untuk mengukur suhu karena relatif murah namun akurat yang dapat beroperasi pada suhu panas maupun dingin.

    Symbol dari Thermocouple

    Konstruksi Thermocouple

    Fenomena termoelektrik pertama kali ditemukan tahun 1821 oleh ilmuwan Jerman, Thomas Johann Seebeck. Ia menghubungkan tembaga dan besi dalam sebuah rangkaian. Di antara kedua logam tersebut lalu diletakkan jarum kompas. Ketika sisi logam tersebut dipanaskan, jarum kompas ternyata bergerak. Belakangan diketahui, hal ini terjadi karena aliran listrik yang terjadi pada logam menimbulkan medan magnet. Medan magnet inilah yang menggerakkan jarum kompas. Fenomena tersebut kemudian dikenal dengan efek Seebeck

    Output sensor suhu thermocouple berupa tegangan dalam satuan mili Volt. Berikut ini beberapa perilaku jenis thermocouple dan karakteristik
    Gambar. Perilaku beberapa jenis thermocouple

    Penemuan Seebeck ini memberikan inspirasi pada Jean Charles Peltier untuk melihat kebalikan dari fenomena tersebut. Dia mengalirkan listrik pada dua buah logam yang direkatkan dalam sebuah rangkaian. Ketika arus listrik dialirkan, terjadi penyerapan panas pada sambungan kedua logam tersebut dan pelepasan panas pada sambungan yang lainnya. Pelepasan dan penyerapan panas ini saling berbalik begitu arah arus dibalik.

    Penemuan yang terjadi pada tahun 1934 ini kemudian dikenal dengan efek Peltier. Sir William Thomson, menemukan arah arus mengalir dari titik panas ke titik dingin dan sebaliknya. Efek Seebeck, Peltier, dan Thomson inilah yang kemudian menjadi dasar pengembangan teknologi termoelektrik.

    Tipe ini termasuk jenis yang paling tua, yang konstruksinya terdiri dari satu tabung gelas yang mempunyai pipa kapiler kecil berisi vacuum dan cairan ini biasa berupa air raksa. Perubahan panas menyebabkan perubahan ekspansi dari cairan atau dikenal dengan temperature to volumatic change kemudian volumetric change to level secara simultan. Perubahan level ini menyatakan perubahan panas atau temperatur, ketelitian jenis ini tergantung dari rancangan atau ketelitian tabung, juga penyekalannya.

    Cara lain dari jenis ini adalah mengunakan gas tabung yang diisi gas yang dihubungkan dengan pipa kapiler yang dilindungi oleh spiral menuju ke spiral bourdon yang dipakai untuk menggerakkan pivot, selanjutnya menggerakkan pointer. Data spesifikasi dari tipe thermocouple



            4. Percobaan [kembali]

       ·       Buka aplikasi proteus

                    ·      Pilih komponen yang dibutuhkan, pada rangkaian ini dibutukan komponen                                     sensor mq3, sensor termokopel, resistor, relay, buzzer, trafo, motor dc, op amp,                             transistor, baterai kapasitor, voltage regulator.

                 ·         Rangkai setiap komponen menjadi rangkaian yang diinginkan

                 ·         Ubah spesifikasi komponen sesuai kebutuhan

                 ·         Tambahkan DC voltmeter untuk mengetahui besar tegangan yang dinginkan.

                 ·         Jalankan simulasi rangkaian.



            5. Rangkaian dan Prinsip Kerja
    Rangkaian ketika tidak ada gas alkohol terdeteksi, yang di tandai dengan logicstatenya bernilai 0.




    Rangkain ketika ada gas alkohol yang terdeteksi, yang ditandai dengan logicstate bernilai benar atau 1.



    Prinsip Kerja :
    Ketika tidak ada gas alkohol yang terdeteksi (logic sate = 0), maka sensor tidak akan aktif, sehingga tidak ada tegangan yang akan mengaktifkan relay.
    Keika gas alkohol terdeteksi (logic state = 1) maka sensor akan aktif. Rangkaian Regulator tegangan berfungsi untuk menyuplai tegangan pada relay dan kaki emitor transistor. Pada regulator tegangan, tegangan AC yang masuk akan dinaikkan pada transformator kemudian disearahkan pada dioda bridge. Tegangan yang telah disearahkan ini akan di filter untuk menghilangkan riak. Kemudian Voltage regulator akan mengatur agar tegangan Output tidak dipengaruhi oleh suhu, arus beban dan juga tegangan input yang berasal Output Filter.
    Tegangan hasil dari voltage regulator ini akan masuk sebagai sumber pada kaki emitor transistor.
    Dengan aktifnya sensor, maka akan ada arus yang masuk ke kaki basis transistor, sehinggan transistor akan aktif.
    Dengan aktifnya transistor, maka akan ada tegangan yang masuk pada relay maka relay akan aktif, sehingga akan tebentuk rangkian tertutup pada buzzer. Baterai dan motor yang ada pada rangkaina tertutup ini akan mendorong buzzer untuk aktif dan mengeluarkan bunyi.


    Video                        klik disini
    HTML                      : klik disini
    Rangkaian Simulasi : klik disini
    Datasheet MQ3        : klik disini
    Library Sensor Gas  : klik disini
    Datasheet Resistor   : klik disini
    Datasheet Relay       : klik disini
    Datasheet Buzzer     : klik disini
    Datasheet Trafo       : klik disini
    Datasheet Thermocouple : klik disini
    Datasheet motor        : klik disini
    Datasheet op amp     : klik disini
    Datasheet dioda        : klik disini
    Datasheet Transistor : klik disini
    Datasheet Baterai      : klik disini
    Datasheet Voltage Regulator klik disini
    Datasheet Kapasitor   : klik disini
    [menuju awal]








[menuju awal]

Tidak ada komentar:

Posting Komentar
