Berfungsi sebagai sumber tegangan. Baterai mengubah energi kimia langsung menjadi energi listrik. Baterai terdiri dari sejumlah sel volta. Tiap sel terdiri dari 2 sel setengah yang terhubung seri melalui elektrolit konduktif yang berisi anion dan kation. Satu sel setengah termasuk elektrolit dan elektrode negatif, elektrode yang di mana anion berpindah; sel-setengah lainnya termasuk elektrolit dan elektrode positif di mana kation berpindah. Reaksi redoks akan mengisi ulang baterai. Kation akan tereduksi (elektron akan bertambah) di katode ketika pengisian, sedangkan anion akan teroksidasi (elektron hilang) di anode ketika pengisian. Ketika digunakan, proses ini dibalik. Elektrodanya tidak bersentuhan satu sama lain, tetapi terhubung via elektrolit. Beberapa sel menggunakan elektrolit yang berbeda untuk tiap sel setengah. Sebuah separator dapat membuat ion mengalir di antara sel-setengah dan bisa menghindari pencampuran elektrolit.

Spesifikasi:

d. Ground

Bahan :

a. Resistor

Pada dasarnya Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika. Resistor atau dalam bahasa Indonesia sering disebut dengan Hambatan atau Tahanan dan biasanya disingkat dengan Huruf “R”. Satuan Hambatan atau Resistansi Resistor adalah OHM (Ω). Sebutan “OHM” ini diambil dari nama penemunya yaitu Georg Simon Ohm yang juga merupakan seorang Fisikawan Jerman.

Resistor atau hambatan adalah salah satu komponen elektronika yang memiliki nilai hambatan tertentu, dimana hambatan ini akan menghambat arus listrik yang mengalir melaluinya. Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Nilai tegangannya berbanding dengan arus listrik yang mengalir sesuai dengan hukum ohm yaitu V=IR. Biasanya didalam jejaring elektronik dan sirkuit elektronik banyak menggunakan resistor. Resistor ini memang paling banyak dan sering digunakan dalam komponen lain. Dalam resistor tidak ada kutub negatif dan positif, tetapi memiliki ciri utama yakni toleransi, tegangan kerja maksimum, power rating dan resistensi. Daya listrik dan resistensinya dapat dihantarkan. Ciri lainnya adalah induktansi, koefisien suhu, dan kebisingan. Satuan dari resistensi sebuah resistor bersifat resistif dilambangkan dengan Ohm dengan simbol Ω (Omega). fungsi resistor yang sering diketahui adalah sebagai penghambat arus listrik yang mengalir suatu rangkaian elektronik. Selain itu fungsi resistor dapat membagi arus, membagi tegangan, dan mengatur arus dalam suatu rangkaian.

Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm.

Spesifikasi:

b. Logicstate

state logika. Logika pengertian, benar atau salah, dari sinyal biner yang diberikan Sinyal biner adalah sinyal digital yang hanya memiliki dua nilai valid. Secara fisik pengertian logis dari sinyal biner ditentukan oleh level tegangan atau nilai arus sinyal, dan ini pada gilirannya ditentukan oleh teknologi perangkat. Dalam sirkuit TTL, misalnya, keadaan sebenarnya diwakili oleh logika 1, kira-kira sama dengan +5 volt pada saluran sinyal; Logika 0 kira-kira 0 volt. Level tegangan antara 0 dan +5 volt dianggap tidak terdefinisi.

c. Transistor

Transistor adalah komponen semikonduktor yang memiliki berbagai macam fungsi seperti sebagai penguat, pengendali, penyearah, osilator, modulator dan lain sebagainya. Transistor merupakan salah satu komponen semikonduktor yang paling banyak ditemukan dalam rangkaian-rangkaian elektronika. Boleh dikatakan bahwa hampir semua perangkat elektronik menggunakan Transistor untuk berbagai kebutuhan dalam rangkaiannya. Perangkat-perangkat elektronik yang dimaksud tersebut seperti Televisi, Komputer, Ponsel, Audio Amplifier, Audio Player, Video Player, konsol Game, Power Supply dan lain-lainnya.

Spesifikasi:

d. Op Amp

Penguat operasional atau yang dikenal sebagai Op-Amp merupakan suatu rangkaian terintegrasi atau IC yang memiliki fungsi sebagai penguat sinyal, dengan beberapa konfigurasi. Secara ideal Op-Amp memiliki impedansi masukan dan penguatan yang tak berhingga serta impedansi keluaran sama dengan nol. Dalam prakteknya, Op-Amp memiliki impedansi masukan dan penguatan yang besar serta impedansi keluaran yang kecil.

Konfigurasi pin

1. Pin1 & Pin5 (Offset N1 & N2) : Pin untuk mengatur tegangan offset jika perlu

2. Pin2 (IN-) : Pin inverting dari Op Amp

3. Pin3 (IN +) : Pin Non inverting Op Amp

4. Pin4 (Vcc-) : Pin ini terhubung ke ground jika tidak rel negatif

5. Pin6 (Output) : Output daya pin Op-amp

6. Pin7 (Vcc +) : Pin ini terhubung ke + ve rail dari supply tegangan

7. Pin8 (NC) : Tidak ada koneksi

Spesifikasi:

Komponen Output :

a. Motor DC

Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.

Motor Listrik DC atau DC Motor ini menghasilkan sejumlah putaran per menit atau biasanya dikenal dengan istilah RPM (Revolutions per minute) dan dapat dibuat berputar searah jarum jam maupun berlawanan arah jarum jam apabila polaritas listrik yang diberikan pada Motor DC tersebut dibalikan. Motor Listrik DC tersedia dalam berbagai ukuran rpm dan bentuk. Kebanyakan Motor Listrik DC memberikan kecepatan rotasi sekitar 3000 rpm hingga 8000 rpm dengan tegangan operasional dari 1,5V hingga 24V. Apabile tegangan yang diberikan ke Motor Listrik DC lebih rendah dari tegangan operasionalnya maka akan dapat memperlambat rotasi motor DC tersebut sedangkan tegangan yang lebih tinggi dari tegangan operasional akan membuat rotasi motor DC menjadi lebih cepat. Namun ketika tegangan yang diberikan ke Motor DC tersebut turun menjadi dibawah 50% dari tegangan operasional yang ditentukan maka Motor DC tersebut tidak dapat berputar atau terhenti. Sebaliknya, jika tegangan yang diberikan ke Motor DC tersebut lebih tinggi sekitar 30% dari tegangan operasional yang ditentukan, maka motor DC tersebut akan menjadi sangat panas dan akhirnya akan menjadi rusak.

Spesifikasi:

b. Buzzer

Berfungsi sebagai penghasil bunyi pada kondisi yang ditentukan.

Spesifikasi:

c. LED

Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor.

Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda. Terminal anoda adalah kaki yang lebih panjang sedangkan tterminal katoda memiliki kaki lebih pendek.

Spesifikasi:

d. Relay

Relay merupakan komponen elektronika electromechanical yang berbentuk dalam sebuah saklar atau switch yang beroperasi dalam listrik yang terdiri dari dua bagian yaitu Coil yang disebut (elektromagnetik) dan komponen kontak switch atau saklar yang disebut mekanik.

Spesifikasi:

Komponen Input :

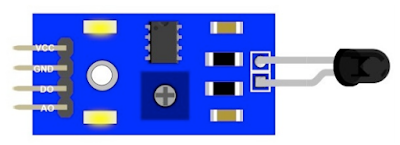

a. Sensor Api

Flame sensor merupakan sensor yang mempunyai fungsi sebagai pendeteksi nyala api yang dimana api tersebut memiliki panjang gelombang antara 760nm – 1100nm. Sensor ini menggunakan infrared sebagai tranduser dalam mensensing kondisi nyala api.

Sensor nyala api ini mempunyai sudut pembacaan sebesar 60 derajat, dan beroperasi normal pada suhu 25 – 85 derajat Celcius. Cara kerja flame detector mampu bekerja dengan baik untuk menangkap nyala api untuk mencegah kebakaran, yaitu dengan mengidentifikasi atau mendeteksi nyala apiyang dideteksi oleh keberadaan spectrum cahaya infra red maupun ultraviolet dengan menggunakan metode optic.

Spesifikasi Sensor Api

Pada sensor ini menggunakan tranduser yang berupa infrared (IR) sebagai sensing sensor. Tranduser ini digunakan untuk mendeteksi akan penyerapan cahaya pada panjang gelombang tertentu, yang memungkinkan alat ini untuk membedakan antara spectrum cahaya pada api dengan spectrum cahaya lainnya seperti spectrum cahaya lampu, kilatan petir, welding arc, metal grinding, hot turbine, reactor, dan masih banyak lagi.

Spesifikasi dari flame detector ini adalah sebagai berikut:

1. Keluaran = Digital (D0)

2. Output Digital: 0 dan 1

3. Tegangan operasi: 3.3V hingga 5V

4. Format keluaran: Output digital (TINGGI / RENDAH)

5. Rentang deteksi panjang gelombang: 760nm hingga 1100nm

6. Menggunakan komparator LM393

7. Sudut deteksi: sekitar 60 derajat

8. Sensitivitas yang dapat disesuaikan melalui potensiometer

9. Arus Keluaran Maksimum: 15 mA

10. Indikator lampu LED: daya (merah) dan output switching digital (hijau)

11. Api yang lebih ringan mendeteksi jarak 80cm

Konfigurasi pin:

Modul sensor api ini memiliki 4 kaki/pinout dengan konfigurasi :

1. Vcc (5V)

2. Gnd

3. AO (Analog Input).

4. Digital Output (DO).

b. Sensor Gas

Sensor MQ-2 adalah sensor yang digunakan untuk mendeteksi konsentrasi gas yang mudah terbakar di udara serta asap dan output membaca sebagai tegangan analog. Sensor gas asap MQ-2 dapat langsung diatur sensitifitasnya dengan memutar trimpotnya. Sensor ini biasa digunakan untuk mendeteksi kebocoran gas baik di rumah maupun di industri. Gas yang dapat dideteksi diantaranya : LPG, i-butane, propane, methane , alcohol, Hydrogen, smoke. Sensor ini sangat cocok di gunakan untuk alat emergensi sebagai deteksi gas-gas, seperti deteksi kebocoran gas, deteksi asap untuk pencegahan kebakaran dan lain lain.

Sensor gas ini tersusun oleh senyawa SnO2, dengan sifat conductivity rendah pada udara yang bersih, atau sifat penghantar yang tidak baik. Sifat conductivity semakin naik jika konsentrasi gas asap semakin tinggi di sekitar sensor gas. Sensor ini dapat mendeteksi konsentrasi gas yang mudah terbakar di udara serta asap dan keluarannya berupa tegangan analog. Sensor dapat mengukur konsentrasi gas mudah terbakar dari 300 sampai 10.000 sensor ppm. Dapat beroperasi pada suhu dari -20°C sampai 50°C dan mengkonsumsi arus kurang dari 150 mA pada 5V .

Sensor Asap MQ-2 berfungsi untuk mendeteksi keberadaan asap yang berasal dari gas mudah terbakar di udara. Pada dasarnya sensor ini terdiri dari tabung aluminium yang dikelilingi oleh silikon dan di pusatnya ada elektroda yang terbuat dari aurum di mana ada element pemanasnya. Ketika terjadi proses pemanasan, kumparan akan dipanaskan sehingga SnO2 keramik menjadi semikonduktor atau sebagai penghantar sehingga melepaskan elektron dan ketika asap dideteksi oleh sensor dan mencapai aurum elektroda maka output sensor MQ-2 akan menghasilkan tegangan analog.

1. Pin 1 merupakan heater internal yang terhubung dengan ground.

2. Pin 2 merupakan tegangan sumber (VC) dimana Vc < 24 VDC.

3. Pin 3 (VH) digunakan untuk tegangan pada pemanas (heater internal) dimana VH = 5VDC.

4. Pin 4 merupakan output yang akan menghasilkan tegangan analog.

c. Sensor LDR

LDR (Light Dependent Resistor) merupakan salah satu komponen resistor yang nilai resistansinya akan berubah-ubah sesuai dengan intensitas cahaya yang mengenai sensor ini. LDR juga dapat digunakan sebagai sensor cahaya. Perlu diketahui bahwa nilai resistansi dari sensor ini sangat bergantung pada intensitas cahaya. Semakin banyak cahaya yang mengenainya, maka akan semakin menurun nilai resistansinya. Sebaliknya jika semakin sedikit cahaya yang mengenai sensor (gelap), maka nilai hambatannya akan menjadi semakin besar sehingga arus listrik yang mengalir akan terhambat.

Umumnya Sensor LDR memiliki nilai hambatan 200 Kilo Ohm pada saat dalam kondisi sedikit cahaya (gelap), dan akan menurun menjadi 500 Ohm pada kondisi terkena banyak cahaya. Tak heran jika komponen elektronika peka cahaya ini banyak diimplementasikan sebagai sensor lampu penerang jalan, lampu kamar tidur, alarm dan lain-lain.

Adapun spesifikasi atau karakteristrik umum dari sensor cahaya LDR adalah sebagai berikut :

· Tegangan maksimum (DC): 150V

· Konsumsi arus maksimum: 100mW

· Tingkatan Resistansi/Tahanan : 10Ω sampai 100KΩ

· Puncak spektral: 540nm (ukuran gelombang cahaya)

· Waktu Respon Sensor : 20ms – 30ms

· Suhu operasi: -30° Celsius – 70° Celcius.

3. Dasar Teori [kembali]

a. Resistor

Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkain elektronika.

Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik.

Nilai tegangannya berbanding dengan arus listrik yang mengalir sesuai dengan hukum ohm yaitu V=IR. Biasanya didalam jejaring elektronik dan sirkuit elektronik banyak menggunakan resistor. Resistor ini memang paling banyak dan sering digunakan dalam komponen lain. Dalam resistor tidak ada kutub negatif dan positif, tetapi memiliki ciri utama yakni toleransi, tegangan kerja maksimum, power rating dan resistensi. Daya listrik dan resistensinya dapat dihantarkan. Ciri lainnya adalah induktansi, koefisien suhu, dan kebisingan. Satuan dari resistensi sebuah resistor bersifat resistif dilambangkan dengan Ohm dengan simbol Ω (Omega). fungsi resistor yang sering diketahui adalah sebagai penghambat arus listrik yang mengalir suatu rangkaian elektronik. Selain itu fungsi resistor dapat membagi arus, membagi tegangan, dan mengatur arus dalam suatu rangkaian.

Cara membaca Resistor :

1. Resistor 4 gelang warna

Maka cincin ke 1 dan ke 2 merupakan digit angka, dan cincin kode warna ke 3 merupakan faktor pengali kemudian cincin kode warnake 4 menunjukan nilai toleransi resistor.

2. Resistor 5 gelang warna

Maka cincin ke 1, ke 2 dan ke 3 merupakan digit angka, dan cincin kode warna ke 4 merupakan faktor pengali kemudian cincin kode warna ke 5 menunjukan nilai toleransi resistor.

3. Resistor 6 gelang warna

Resistor dengan 6 cicin warna pada prinsipnya sama dengan resistor dengan 5 cincin warna dalam menentukan nilai resistansinya. Cincin ke 6 menentukan coefisien temperatur yaitu temperatur maksimum yang diijinkan untuk resistor tersebut.

Toleransi resistor merupakan perubahan nilai resistansi dari nilai yang tercantum pada badan resistor yang masih diperbolehkan dan dinyatakan resistor dalam kondisi baik. Toleransi resistor merupakan salah satu perubahan karakteristik resistor yang terjadi akibat operasional resistor tersebut. Nilai toleransi resistor ini ada beberapa macam yaitu resistor dengan toleransi kerusakan 1% (resistor 1%), resistor dengan toleransi kesalahan 2% (resistor2%), resistor dengan toleransi kesalahan 5% (resistor 5%) dan resistor dengan toleransi 10% (resistor 10%).

Simbol resistor

b. Motor DC

Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.

Hubungan antara kecepatan, flux medan dan tegangan kumparan motor DC ditunjukkan dalam persamaan berikut :

Gaya elektromagnetik : E = K Φ N

Torque : T = K Φ I_a

Dimana:

E =gaya elektromagnetik yang dikembangkan pada terminal kumparan

motor DC (volt)

Φ = flux medan yang berbanding lurus dengan arus medan.

N = kecepatan dalam RPM (putaran per menit)

T = torque electromagnetik

I_a = arus kumparan motor DC

K = konstanta persamaan

c. LED

Masing-masing warna LED (Light Emitting Diode) memerlukan tegangan maju (Forward Bias) untuk dapat menyalakannya.

d. Transistor

• Transistor npn

Pada transistor npn, pergerakan pembawa Arus Negatif (Elektron) melalui wilayah Basis yang merupakan aksi transistor, karena elektron menyediakan hubungan antara sirkuit Collector dan Emitter. Hubungan antara rangkaian Input dan Output, Fitur aksi transistor karena transistor yang memperkuat properti berasal dari kontrol konsekuen yang diberikan oleh Base pada Collector ke Emitter.

Arus transistor dalam transistor NPN bipolar adalah rasio dari dua arus ini (Ic/ Ib), disebut Gain Arus DC dan simbol dari HFE atau sekarang Beta (β). Nilai β hingga 200 untuk transistor standar, Rasio antara Ic dan Ib menjadi penguat ketika digunakan diwilayah aktif karena Ib menyediakan Input dan Ic Output.

Arus Gain transistor terminal Kolektor dan Emitor, Ic/Ie, disebut Alpha (α), dan merupakan fungsi dari transistor (elektron menyebar di persimpangan). Karena arus emitor adalah jumlah dari arus basis yang sangat kecil ditambah arus kolektor yang sangat besar, nilai alfa (α), dan untuk transistor sinyal daya rendah khas, nilai ini berkisar 0,950 ke 0,999.

Hubungan α dan β dalam Transistor NPN

• Transistor pnp

Transistor Positif-Negatif-Positif. Lapisan material N-Negatif diantara dua Lapisan P-Positif. Tiga terminal Basis (B), Kolektor (C) dan Emitor (E) dan menghubungkan transistor ke papan sirkuit.

Transistor PNP memiliki karakteristik sangat mirip dengan NPN Bipolar, kecuali Polaritas (Biasing) dari arah arus dan tegangan dibalik untuk salah satu dari tiga konfigurasi, Common Base, Common Emitter dan Kolektor Biasa.

Tegangan antara Base-Emitter (VBE), Negatif pada Base dan Positif pada Emitter untuk transistor PNP, Terminal Base selalu Bias Negatif terhadap Emitter. Juga Tegangan Suplai Emitor Positif sehubungan dengan Kolektor (VCE). Jadi untuk transistor PNP untuk melakukan Emitter selalu lebih Positif sehubungan dengan Basis-kolektor.

Emitter terhubung ke tegangan suplai VCC dengan Resistor Beban, RL yang membatasi arus maksimum yang mengalir melalui perangkat yang terhubung ke terminal Kolektor. Basis tegangan VB yang Bias Negatif terhadap Emitter dan terhubung ke Resistor Basis RB, untuk membatasi Arus Basis Maksimum.

Untuk menyebabkan Arus Base mengalir dalam transistor PNP, Base harus lebih Negatif daripada Emitter (Arus meninggalkan Basis) sekitar 0,7 volt (Silikon) atau 0,3 volt (Germanium). Rumus untuk menghitung Basis Resistor, Arus basis atau Arus Kolektor sama dengan Transistor NPN yang setara.

e. Sensor Api

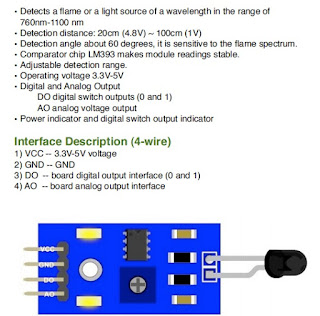

Spesifikasi Sensor Api

Output= Digital (D0)
Working voltage: 3.3V to 5V
Output format: Digital output (HIGH/LOW)\
Wavelength detection range: 760nm to 1100nm
Using LM393 comparator
Detection angle: About 60 degrees, particularly sensitive to the flame spectrum
Lighter flame detect distance 80cm

Grafik sensor:

1. Pin1 (pin VCC): Suplai tegangan dari 3.3V ke 5.3V

2. Pin2 (GND): Ini adalah pin ground

3. Pin3 (AOUT): Ini adalah pin keluaran analog (MCU.IO)

4. Pin4 (DOUT): Ini adalah pin keluaran digital (MCU.IO)

f. Sensor Gas MQ2

Spesifikasi:

1. Catu daya pemanas : 5V AC/DC

2. Catu daya rangkaian : 5V DC

3. Range pengukuran : 200-5000 ppm untuk LPG, 300-5000 ppm untuk butana, 5000-20000 ppm untuk metana, dan 300-5000 ppm untuk hidrogen

4. Keluaran : Analog (perubahan Tegangan

grafik mq - 2

Spesifikasi sensor pada sensor gas MQ-2 adalah sebagai berikut:

·Tegangan Operasi + 5V

·Dapat digunakan untuk mengukur atau mendeteksi LPG, Alkohol, Propana, Hidrogen, CO dan bahkan metana

·Tegangan keluaran analog 0V hingga 5V

·Tegangan keluaran digital 0V atau 5V (TTL Logic)

·Durasi pemanasan awal 20 detik

·Dapat digunakan sebagai sensor digital atau analog

·Sensitivitas pin digital dapat divariasikan menggunakan potensiometer

Sensor ini dapat mendeteksi konsentrasi gas yang mudah terbakar di udara serta asap dan keluarannya berupa tegangan analog. Sensor dapat mengukur konsentrasi gas mudah terbakar dari 300 sampai 10.000 sensor ppm. Dapat beroperasi pada suhu dari -20°C sampai 50°C dan mengkonsumsi arus kurang dari 150 mA pada 5V.

g. Logicstate

simbol logicstate

h. Relay

Relay juga memiliki 4 fungsi saat di aplikasikan kedalam rangkaian elektronika.

1. Fungsi relay saat berada di rangkaian elektronika adalah untuk mengendalikan sirkuit listrik yang bertegangan tinggi dengan memanfaatkan bantuan signal tegangan rendah.

2. Untuk mengendalikan logic function atau menjalankan fungsi logika.

3. Memberi fungsi waktu jeda atau function time delay.

4. Untuk melindungi komponen motor dan komponen lain dari konslet atau kelebihan tegangan yang diakibatkan hal tertentu.

Ada 2 jenis kontak point dari Relay

1. NC (Normally Close) merupakan kondisi awal sebelum relay diaktifkan dan posisi berada dalam keadaan tertutup (close).

2. NC (Normally Open) merupakan kondisi awal sebelum relay diaktifkan dan posisi berada dalam keadaan terbuka (open).

Relay di atas menggambarkan, iron core (sebuah besi) yang dililit oleh sebuah kumparan coil difungsikan mengendalikan besi iron core tersebut. Saat kumparan diberi arus listrik maka yang terjadi akan menimbulkan gaya elektromagnet yang selanjutnya akan menarik armature untuk pindah yang sebelumnya NC akan menjadi NO menjadikan saklar tersebut menghantarkan arus listrik di posisi NO. dan posisi armature yang sebelumnya NC akan menjadi terbuka (OPEN) yang artinya tidak terhubung. Saat sudah tidak digunakan dan tidak diberi aliran listrik maka armature tersebut akan kembali lagi ke posisi awal NC (Normaly Close) yang artinya tertutup. Sebuah coil yang dipakai untuk menarik contack point dari terbuka menjadi tertutup atau sebaliknya hanya membutuhkan arus listrik yang kecil.

Pada dasarnya, Relay terdiri dari 4 komponen dasar yaitu :

A. Electromagnet (Coil)

B. Armature

C. Switch Contact Point (Saklar)

D. Spring

Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :

- Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)

- Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)

i. Op-amp

Op-Amp memiliki beberapa karakteristik, diantaranya:

1. Penguat tegangan tak berhingga (AV = ∼)

2. Impedansi input tak berhingga (rin = ∼)

3. Impedansi output nol (ro = 0) d. Bandwidth tak berhingga (BW = ∼)

4. Tegangan offset nol pada tegangan input (Eo = 0 untuk Ein = 0)

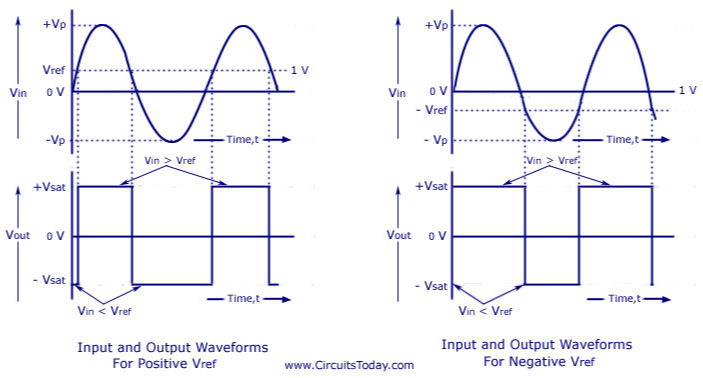

Grafik input dan output op-amp

j. Sensor LDR

Fungsi Sensor LDR

LDR berfungsi sebagai sebuah sensor cahaya dalam berbagai macam rangkaian elektronika seperti saklar otomatis berdasarkan cahaya yang jika sensor terkena cahaya maka arus listrik akan mengalir(ON) dan sebaliknya jika sensor dalam kondisi minim cahaya(gelap) maka aliran listrik akan terhambat(OFF). LDR juga sering digunakan sebagai sensor lampu penerang jalan otomatis, lampu kamar tidur, alarm, rangkaian anti maling otomatis menggunakan laser, sutter kamera otomatis, dan masih banyak lagi yang lainnya.

Cara Kerja Sensor LDR

Prinsip kerja LDR sangat sederhana tak jauh berbeda dengan variable resistor pada umumnya. LDR dipasang pada berbagai macam rangkaian elektronika dan dapat memutus dan menyambungkan aliran listrik berdasarkan cahaya. Semakin banyak cahaya yang mengenai LDR maka nilai resistansinya akan menurun, dan sebaliknya semakin sedikit cahaya yang mengenai LDR maka nilai hambatannya akan semakin membesar.

k.Buzzer

Buzzer adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara. Buzzer ini biasa dipakai pada sistem alarm. Juga bisa digunakan sebagai indikasi suara. Buzzer adalah komponen elektronika yang tergolong tranduser. Sederhananya buzzer mempunyai 2 buah kaki yaitu positive dan negative. Untuk menggunakannya secara sederhana kita bisa memberi tegangan positive dan negative 3 - 12V. Pada dasarnya prinsip kerja buzzer hampir sama dengan loud speaker, jadi buzzer juga terdiri dari kumparan yang terpasang pada diafragma dan kemudian kumparan tersebut dialiri arus sehingga menjadi elektromagnet, kumparan tadi akan tertarik ke dalam atau keluar, tergantung dari arah arus dan polaritas magnetnya, karena kumparan dipasang pada diafragma maka setiap gerakan kumparan akan menggerakkan diafragma secara bolak-balik sehingga membuat udara bergetar yang akan menghasilkan suara.

4. Prinsip Kerja [kembali]

· Buka aplikasi proteus

· Pilih komponen yang dibutuhkan, pada rangkaian ini dibutukan komponen sensor MQ2, sensor api, sesnor ldr, relay, transistor, op amp, logicstate, baterai, resistor, led, buzzer dan motor dc

· Rangkai setiap komponen menjadi rangkaian yang diinginkan

· Ubah spesifikasi komponen sesuai kebutuhan

· Tambahkan DC voltmeter untuk mengetahui besar tegangan yang dinginkan.

· Jalankan simulasi rangkaian.

5. Rangkaian

1. Saat kebocoran gas LPG terjadi, MQ2 akan mendeteksi gas sehingga logicstate berlogika 1 dan buzzer pun aktif

2. Saat kebakaran terjadi akibat kebocoran gas LPG, maka flame sensor akan mendeteksi api sehingga logicstate berlogika 1 dan sensor LDR pun aktif karena mendeteksi adanya cahaya dari api dan menyebabkan led dan motor aktif yang mana akan menggerakan pompa air untuk penanggulangan kebakaran.

Prinsip Kerja :

Ketika terjadi kebocoran gas lpg maka sensor gas akan mendeteksi adanya gas lpg sehingga logicstate akan berlogika satu dan arus akan mengalir menuju R1 dan diteruskan menuju kaki base transistor Q1 dan diteruskan ke terminal kolektor dan menuju dioda sebagai penyearah dan menuju relay sehingga relay aktif, lalu arus menuju r7 yang kemudian menuju led sehingga led aktif, jika switch terhubung maka buzzer juga akan aktif sebagai tanda bahwa telah terjadi kebocoran gas lpg.

Ketika kebocoran gas menyebabkan kebakaran , maka flame sensor akan mendeteksi adanya api sehingga logicstate akan berlogika satu, sehingga flame sensor mengeluarkan tegangan output sebesar 5v, tegangan keluaran dari sensor api akan masuk ke Op amp u1 yang bertindak sebagai non inverting amplifier yang semua hambatan nya R2,R5,R3 bernilai 10K ohm sehingga tegangan output opamp dari u1 yaitu Rumus amplifier non inverting kan (1+(Rf/Ri))*Vin , jadi 2*5v = 10v

Output dari u1 masuk ke terminal non inverting dr u2 yg bertindak sebagai detector yg akan membandingkan tegangan pada non inverting san inverting

Karena Tegangan non inverting yaitu sebesar 10v lebih besar drpd tegangan inverting yg bernilai 4v maka tegangan keluaran dr op amp u2 adalah + tegangan saturasi yg akan menuju terminal base dri transistor Q2

kemudian arus akan mengalir melalui R4 dan menuju kekaki base transistor Q2, karena tegangan di kaki base transistor Q2 adalah 0,85 v maka Q2 aktif sehingga ada arus yang mengalir menuju terminal kolektor dan lanjut ke sensor ldr

Ketika kebakaran terjadi, sensor ldr akan mendeteksi level cahaya api kebakaran yang mana mengakibatkan arus mengalir menuju ke kaki base transistor Q2 dan menuju relay sehingga menyebabkan relay aktif sehingga led dan motor pun akan aktif.

Yang mana motor akan bertindak sebagai pompa air. Yang mana kecepatan motor dc ditentukan oleh banyaknya arus yang mengalir dari terminal kolektro menuju terminal emnitor yang dipengaruhi oleh sensor ldr.
